Macchina per la formatura di rulli con telaio in acciaio

TACON è un fornitore di servizi per soluzioni di costruzione di strutture in acciaio. L'ultima macchina per la formatura di rulli con telaio in acciaio LGSC75-250, nota anche come "macchina con telaio in acciaio superleggero" o "macchina per incorniciatura in acciaio flessibile 3D", è un rivoluzionario dispositivo multi-funzionale. Ha la capacità di integrare la produzione di telai, pannelli e travi del pavimento in un intervallo di 75-250 millimetri. Questa apparecchiatura vanta un'eccellente adattabilità e può integrarsi perfettamente con strutture edilizie a pochi piani/multipiano, sistemi di pareti interne ed esterne, soddisfacendo al tempo stesso i requisiti dei sistemi di costruzione standard americani/australiani. È particolarmente adatto per la produzione personalizzata di strutture in acciaio di residenze da 1 a 6 piani, edifici commerciali e telai di pannelli solari, fornendo soluzioni efficienti e affidabili per l'architettura moderna.

Le nostre soluzioni di produzione globale LGS Machine per edifici residenziali (1-3 piani/ville) e appartamenti (1-6 piani), specializzati in sistemi CC/CU attraverso tecnologie avanzate come chiglie passanti e chiglie stuccate, conformi agli standard internazionali.

Il concetto di design di questa macchina con telaio in acciaio superleggero, che "rompe le convenzioni e persegue l'eccellenza", guida continuamente lo sviluppo della tecnologia di costruzione delle strutture in acciaio a un livello superiore.

1) Formatura con piegatura a freddo ad alta-precisione
Controllo di rotolamento a livello-micrometrico: utilizzando un sistema di servoazionamento insieme a una struttura del cambio, la precisione di formatura raggiunge ±0,3 mm/m, soddisfacendo i requisiti di elaborazione precisi per profili trasversali complessi-.
Tecnologia di calibrazione laser: integra sensori di posizionamento ottici per monitorare l'orientamento del materiale in fogli in tempo reale, l'errore di posizionamento della punzonatura è inferiore o uguale a ±0,5 mm, adatto per requisiti di elaborazione raffinati come tubazioni pre-installate nelle case intelligenti.

2) Sistema di produzione intelligente
Interconnessione digitale: integrazione perfetta con software di progettazione come Vertex/Framebuilder, che supporta l'importazione con un-clic di modelli di informazioni architettoniche (BIM), l'analisi automatica dei disegni e la generazione di codici di produzione, un risparmio del 90% del tempo di layout manuale e un aumento dell'utilizzo dei materiali del 2%.
Funzionamento Internet of Things: modulo di monitoraggio remoto integrato-, caricamento in tempo reale-dello stato di funzionamento delle apparecchiature, dati sul consumo energetico e avvisi di guasto, supporto dell'ottimizzazione dei parametri basati su cloud-e regolazioni dei processi.

3) Adattabilità modulare
Cambio rapido dello stampo: libreria di stampi compatibile con una gamma completa di profili da 75 mm a 250 mm.
Unità di elaborazione multi-funzionale: integra funzioni di punzonatura idraulica, contrazione della flangia e formazione di fori per viti, adatta per requisiti di alta-precisione come il rinforzo sismico e la pre-installazione di tubazioni.

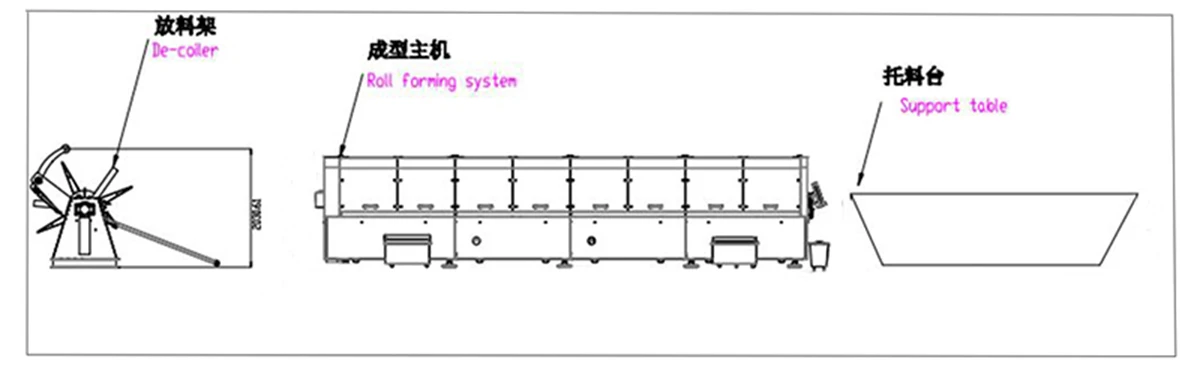

Decoiler→ Dispositivo di livellamento→ Punzonatrice idraulica → Dispositivo per la formatura di rulli→ Punzonatrice idraulica→ Stampante online→ Taglio idraulico→ Telaio di supporto del prodotto

1) Svolgitore

● Tipo di svolgitore: rotazione automatica

● Capacità di peso: 3,0 T

● Diametro interno: 480-510 mm

● Diametro esterno: 1500 mm

● Potenza motore: 2,5 Kw

2) Dispositivo di livellamento

Per fissare la materia prima vengono utilizzati quattro dispositivi di livellamento. Quando il sistema di punzonatura è in funzione, questi dispositivi di livellamento manterranno saldamente in posizione la materia prima-garantendo in modo efficace la precisione del processo di punzonatura.

3) Punzonatura Idraulica

● Tutte le matrici di punzonatura sono realizzate in SKD11

● Potenza motore idraulico: 11kw

● Stazione di punzonatura: 6 stazioni standard

● Precisione di punzonatura entro +/- 0,5 mm

● Dopo la perforazione dei fori, la materia prima verrà inserita nel sistema di profilatura.

● Materiale lama: Cr12Mov

4) Dispositivo per la formatura di rulli

● Tipo di motore principale: servomotore

● Materiale del rullo: Cr12

● Albero: gli alberi dei rulli vengono lavorati due volte dalla rettificatrice per garantire la precisione del prodotto finale.

● Il telaio è progettato per avere una resistenza sufficiente a supportare tutti i rulli e gli alberi, come richiesto. Ciò garantisce che la macchina possa funzionare con una durata operativa prolungata, eliminando la necessità di riparazioni ad eventuali alberi o al telaio stesso.

● Diametro dell'albero principale: ø60mm

● Materiale dell'albero principale: 40Cr.

● Materiale del telaio: acciaio 45#

● Rulli di controllo della svasatura

● Il dispositivo di svasatura è costituito da due gruppi di rulli (ciascun gruppo ha 4 rulli) con dispositivo di regolazione manuale. Questo tipo di dispositivo viene utilizzato per raddrizzare la forma dei prodotti per garantire la precisione della lunghezza.

5) Taglio Idraulico
● Tipo di taglio: taglierina idraulica
● Materiale da taglio: Cr12MoV
● Potenza motore idraulico: 11KW

6) Protezione delle coperture di sicurezza:

● La protezione di sicurezza copre l'intera macchina per garantire la sicurezza del lavoratore.

● Ogni parte della protezione di sicurezza è collegata alla serratura. È disponibile un interruttore di sicurezza per arrestare la macchina quando la protezione di sicurezza è aperta.

7) Informatica industriale

Il sistema informatico supporta la lettura del formato TXT e consente il collegamento diretto alla macchina. Non solo controlla il funzionamento automatico della macchina, ma visualizza anche dinamicamente lo stato di formatura-compresi i processi chiave come punzonatura e taglio. Inoltre, il sistema è in grado di scansionare e registrare i dati di produzione in tempo reale.

8) Telaio supporto prodotto

● Telaio di supporto del prodotto da 4 metri

9) Sistema di controllo PLC

● Controllare automaticamente la quantità, la lunghezza di punzonatura e la lunghezza di taglio

● La macchina verrà arrestata mentre sta perforando e tagliando

● Misurazioni automatiche della lunghezza e conteggio delle quantità

● Voltaggio: 380 V, trifase 50 Hz (secondo la vostra richiesta)
